Nº1 INSTALACIÓN ELÉCTRICA SIMPLE.

Esquema 1 : Instalacion de un punto de luz.Con el proficad

2) Esquema funcional con el cocodrile:

3) Esquema Unifilar:

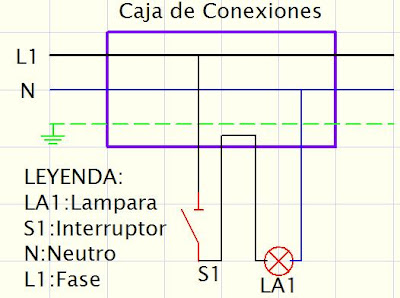

4)Esquema Multifilar:

5)Funcionamiento:

Este esquema represente la instalación de un punto de luz simple. La tension de RED es una corriente alterna monopásica a 220V con proteccion de tierra.Su funcionamiento es como sigue: al accionar el interruptor S1 la corriente eléctrica circula desde la fase hacia el hilo de retorno, pasando por la lámpara, con lo cual la lámpara se enciende. Si vuelvo a accionar el interruptor S1, se corta la corriente del circuito y la lampara se apaga.
